R系列斜齿轮硬齿面减速机

R系列减速机选用优质钢性铸铁箱体，箱体的硬度和撞击性能得到大大的提高，采用了系列化，模块化的设计思想,传动比分级细密，传动效率高，耗能低，性能优越，有广泛的适应性。有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化，传动效率高，耗能低，性能优越。

R系列硬齿面减速机详细介绍

一、R系列减速机概述
     R系列减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化，传动效率高，耗能低，性能优越。带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精细加工，传动平稳、噪声低、承载能力大。温升低，寿命长。应用广泛，多应用于冶金、污水处理、化工、制药等行业。R系列减速机具有国外同类技术水平产品，所有传动齿轮表面经过高频热处理，使得齿轮的硬度和耐磨度大大增强。
    R系列减速机选用优质钢性铸铁箱体，箱体的硬度和撞击性能得到大大的提高，采用了系列化，模块化的设计思想,传动比分级细密，传动效率高，耗能低，性能优越，有广泛的适应性。R系列减速机有多种电机组合，安装位置和结构方案，可按你的实际需要选择任意转速和各种结构形式。
    R系列减速机该系列减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化，传动效率高，耗能低，性能优越。带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精细加工，传动平稳、噪声低、承载能力大，温升低，寿命长。
二、R系列斜齿轮减速机特点：
   1、小偏置输出，结构紧凑，******限度利用箱体空间，二级、三级在同一箱体内。
     2、采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。
     3、安装方式：底脚安装、法兰安装有大小法兰，易于选择。
   4、实心轴输出，平均效率是二级96%、三级94%、R/R 组合平均效率85%。
     5、专为搅拌设计的RM系列能承载较大的轴向力、径向力。
三、应用范围
   R系列减速机被广泛应用于轻工、食品、啤酒饮料、化工、自动扶梯、自动化仓储设备、建筑建材机械、钢铁冶金、环境保护、电厂、煤炭、矿山、造纸、人造板、汽车、港口（空港、码头）、烟草机械等领域。

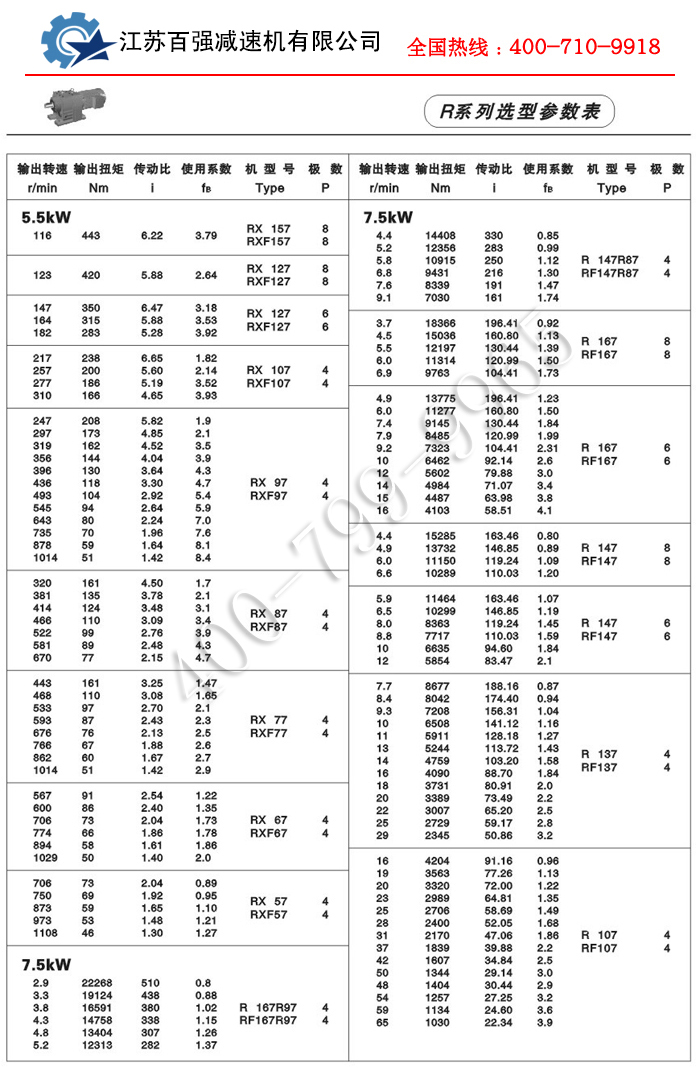

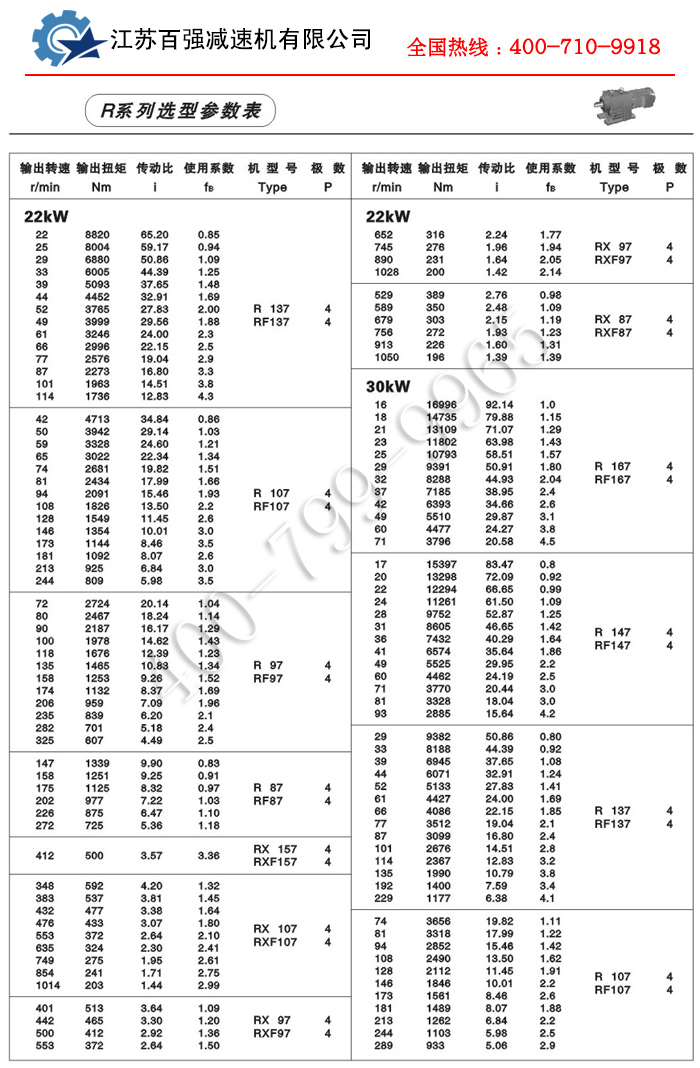

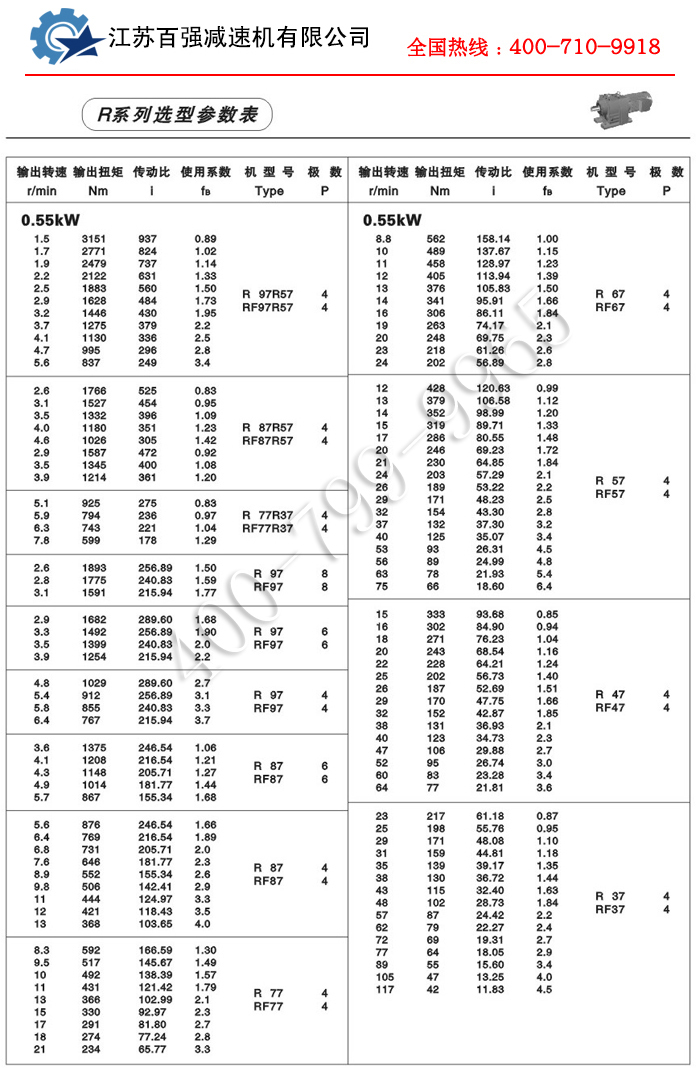

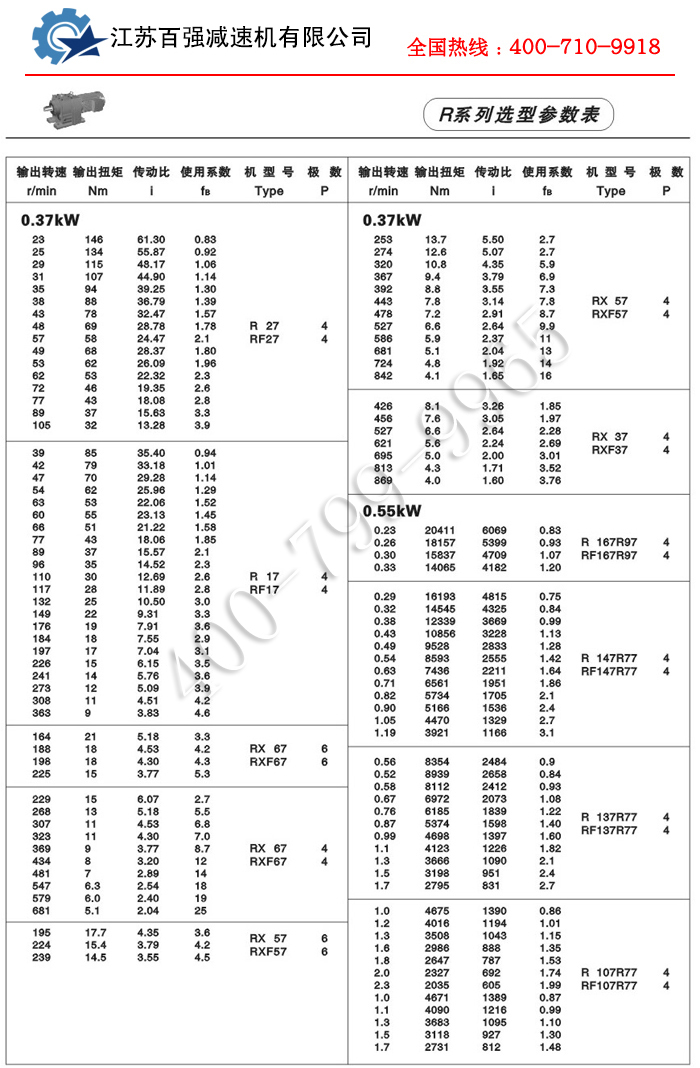

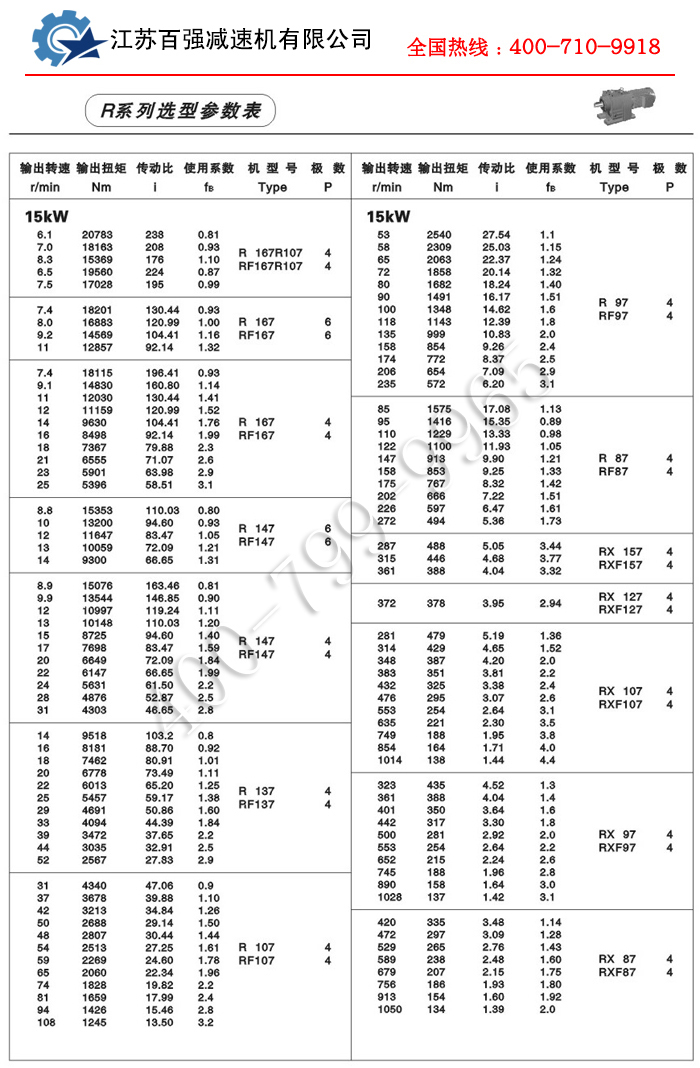

四、R系列减速机技术参数
     速比范围：R基本型3.33～289.74，RX型1.3～8.65，R/R组合型可达到27001
     扭矩范围：R基本型85～18000 Nm，RX型20～1680 Nm
     功率范围：R基本型0.18～160 kW，RX型0.18～132 kW
     基本型二级输入输出旋转方向相同，三级相反。
     R系列减速机结构紧凑，******限度利用箱体空间、二级、三级在同一箱体内，采用整体式铸造箱体，箱体结构刚度好，易于提高轴的强度和轴承寿命。

R系列减速机外形尺寸
R17 减速机 R27 减速机 R37 减速机 R47 减速机 R57 减速机 R67 减速机 R77 减速机 R87 减速机 R97 减速机 R107 减速机 R137 减速机 R147 减速机 R167 减速机外形尺寸/mm

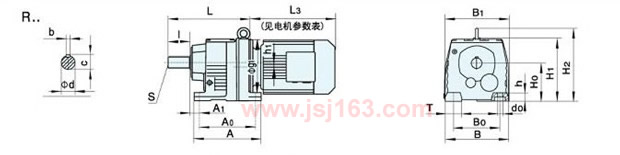

R系列减速机外形尺寸图

型号	A0	B0	h	A	B1	H0	L	B	T	H2	H1	do	d	l	C	b	S
R17	110	110	12	131	140	75	207	140	25	-	134	9	20k6	40	22.5	6	M6
R27	130	110	18	152	151	90	193	151	32	-	147	9	25k6	50	28	8	M10
R37	130	110	18	160	161	90	201	145	35	-	151	9	25k6	50	28	8	M10
R47	165	135	24	195	178	115	235	170	42	-	187	13.5	30k6	60	33	8	M10
R57	165	135	24	200	202	115	257	190	55	-	187	13.5	35k6	70	38	10	M12
R67	195	150	30	235	215	130	280	210	60	243	212	14	35k6	70	38	10	M12
R77	205	170	30	245	235	140	300	230	60	269	228	17.5	40k6	80	43	12	M16
R87	260	215	45	310	297	180	372	290	75	345	295	17.5	50k6	100	53.5	14	M16
R97	310	250	55	365	348	225	440	340	90	418	368	22	60m6	120	64	18	M20
R107	370	290	65	440	409	250	495	400	110	475	408	26	70m6	140	74.5	20	M20
R137	410	340	70	490	458	315	589	450	110	562	495	33	90m6	170	95	25	M24
R147	500	380	80	590	540	355	695	530	150	637	565	39	110m6	210	116	28	M24
R167	580	500	100	670	670	425	790	660	160	749	675	39	120m6	210	127	32	M24
